na stránce https://joycar.joy-it.net/en/garage/programming/battery-voltage je uvedeno, že před A/D převodníkem je odporový dělič z odporů 10k a 5,6k. Můžete mi poradit kde se tyto odpory nachází na základní desce joycar?
Například označit je na tomto obrázku? https://joycar.joy-it.net/files/files/Anleitungen/Tech/07-mainboard/Mainboard-Background.pnghttps://joycar.joy-it.net/files/files/Anleitungen/Tech/07-mainboard/Mainboard-Background.png
Jan Chaloupek
06.05.25 08:50
Hello Jan,

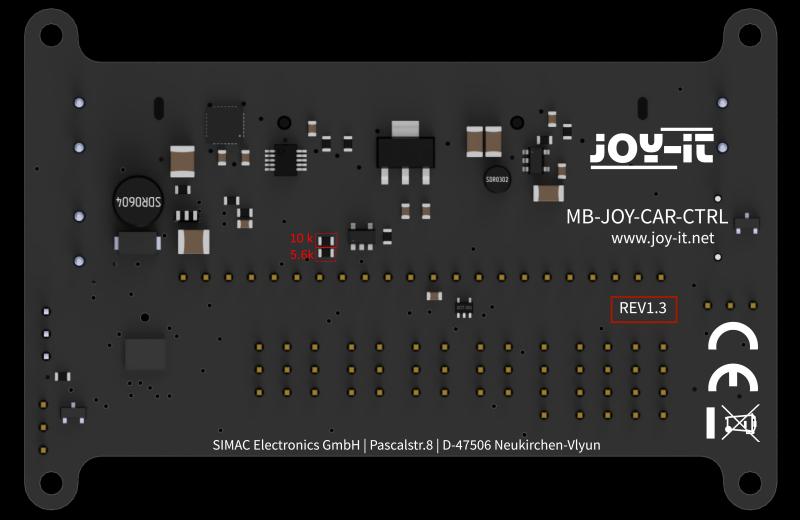

the resistors are marked in the picture below. However, a small error has slipped into our documentation. It is not an A/D converter as described, but a Low Voltage Operational Amplifier.
Best regards, Jens
Jens
08.05.25 08:30
Děkuji za informace. Zodpovědělo to můj dotaz. Jen mám doplňující otázky.
Když je robot napájený z baterie, odpovídá napětí na vstupu tohoto děliče cca tomu, jaké napětí ja na bateriích (to je očekávaný stav). Když ale robota napájím z USB, není tam napětí 5V (které přichází z USB) ale je tam jen cca 2,5V.
Pokud mám napájení z USB nefunguje motor (to se dalo očekávat), nefungují neopixel LEDky (i ty mají celkem velký odběr) ale nefunguje správně ani sonar (což už mi moc smyslu nedává). A enkodery fungují hodně špatně (jako by nechytili každou změnu na kolečku enkoderu). Při napájení z baterie se nic z toho neděje a všechno funguje podle očekávání.
Čím je to způsobeno?
Jan Chaloupek
09.05.25 10:01
Hello Jan,
The micro:bit operates at 3V and automatically regulates the USB input voltage down to 3V internally. As a result, when the micro:bit is powered via USB, only 3V is supplied to the JoyCar. However, components like the LEDs, motors, and ultrasonic sensor require a 5V power supply to function properly. These components will only operate as intended when batteries are inserted to provide the necessary voltage.The micro:bit operates at 3V and automatically regulates the USB input voltage down to 3V internally. As a result, when the micro:bit is powered via USB, only 3V is supplied to the JoyCar. However, components like the LEDs, motors, and ultrasonic sensor require a 5V power supply to function properly. These components will only operate as intended when batteries are inserted to provide the necessary voltage.
Best regards,
Jens
Jens
13.05.25 09:23
Díky za vysvětlení. To dává smysl.
Jan Chaloupek
14.05.25 09:33
